こんにちは！北の大地でスローライフを楽しみながら、キャンピングカーの快適化DIYに励んでいます。
今回は、我が家の快適化計画の目玉である「200Wソーラーパネル2枚（計400W）の増設」と、最新のポータブル電源「EcoFlow DELTA Pro 3」への接続に挑戦した記録をお届けします。
実は作業の途中で「プラグが変形（発熱）する」というヒヤリとするトラブルが発生しました。一時は焦りましたが、徹底的に原因を調べたことで、電気DIYにおいて「絶対に妥協してはいけない鉄則」を学ぶことができました。
同じようにキャンピングカーの電装カスタムDIYをしている方の参考になれば幸いです！
1. 今回のシステム構成
今回のパワーアップ計画の全体像がこちらです。
- ソーラーパネル：LVYUAN 200W × 2枚（屋根の上で並列接続）
- ポータブル電源：EcoFlow DELTA Pro 3 （DELTA2からの変更）
- これまでの古い充電コントローラー（出力を低下させていた原因）は思い切って撤去し、DELTA Pro 3の内蔵MPPT機能に直接繋ぐダイレクトな構成にしました。
屋根の上での並列接続により、車内に流れ込む電流は最大約20A〜22Aという、家庭用エアコンも動かせるほどのパワフルな大電流システムです。
2. 突然のトラブル！MC4プラグの破損と発熱

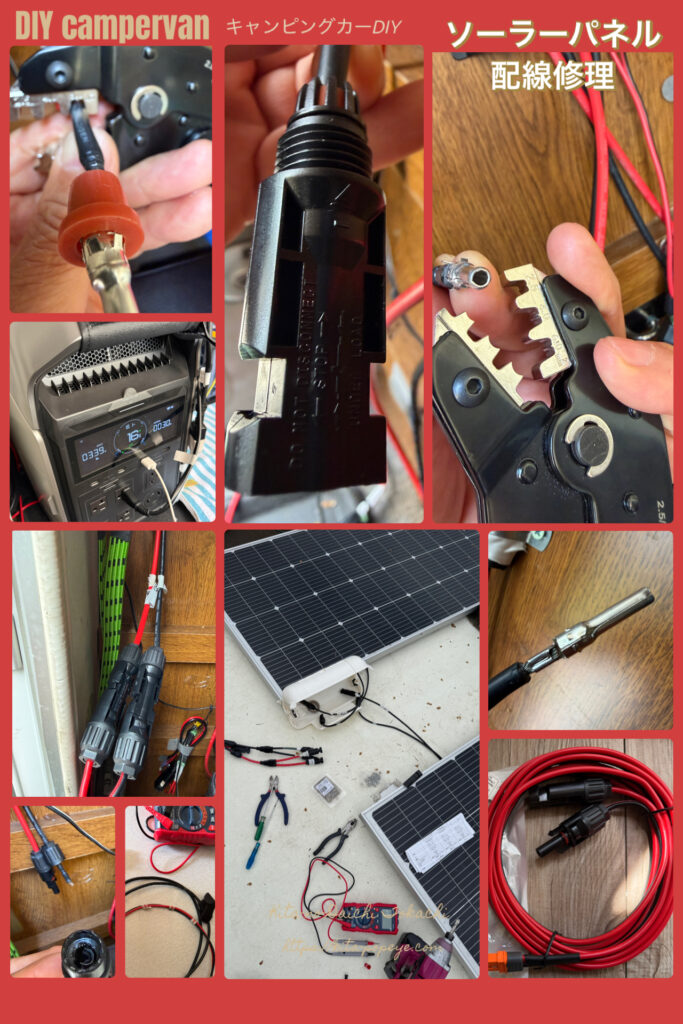

屋根からの配線を引き込み、車内でMC4コネクタの圧着作業を行っていたときのことです。
テスト運用中に、接続したプラグ部分が熱を持ち、プラスチックが変形してしまうというトラブルが発生しました。
「圧着ペンチ（SN-2546B）を使ってしっかり潰したはずなのに、なぜ……？」
安全のために一度作業を完全にストップし、原因究明を行いました。
3. 判明した2つの原因：電気の「渋滞」と「工具の罠」
じっくり配線と工具を見直した結果、2つの重大な問題点が見えてきました。
① 過去の遺産（細い配線）の流用による「電気の渋滞」
実は、ブレーカーからポータブル電源までの約2.5mの距離に、以前小さめのポータブル電源（River 2 Pro）で使っていた配線をそのまま流用していました。
これが最大の落とし穴でした。
20A以上の大電流が流れてくるルートに細い配線が混ざっていたため、そこで激しい「電気抵抗（渋滞）」が起き、まるで電気ストーブの熱線のようになってプラグ周辺を熱で溶かしてしまったのです。

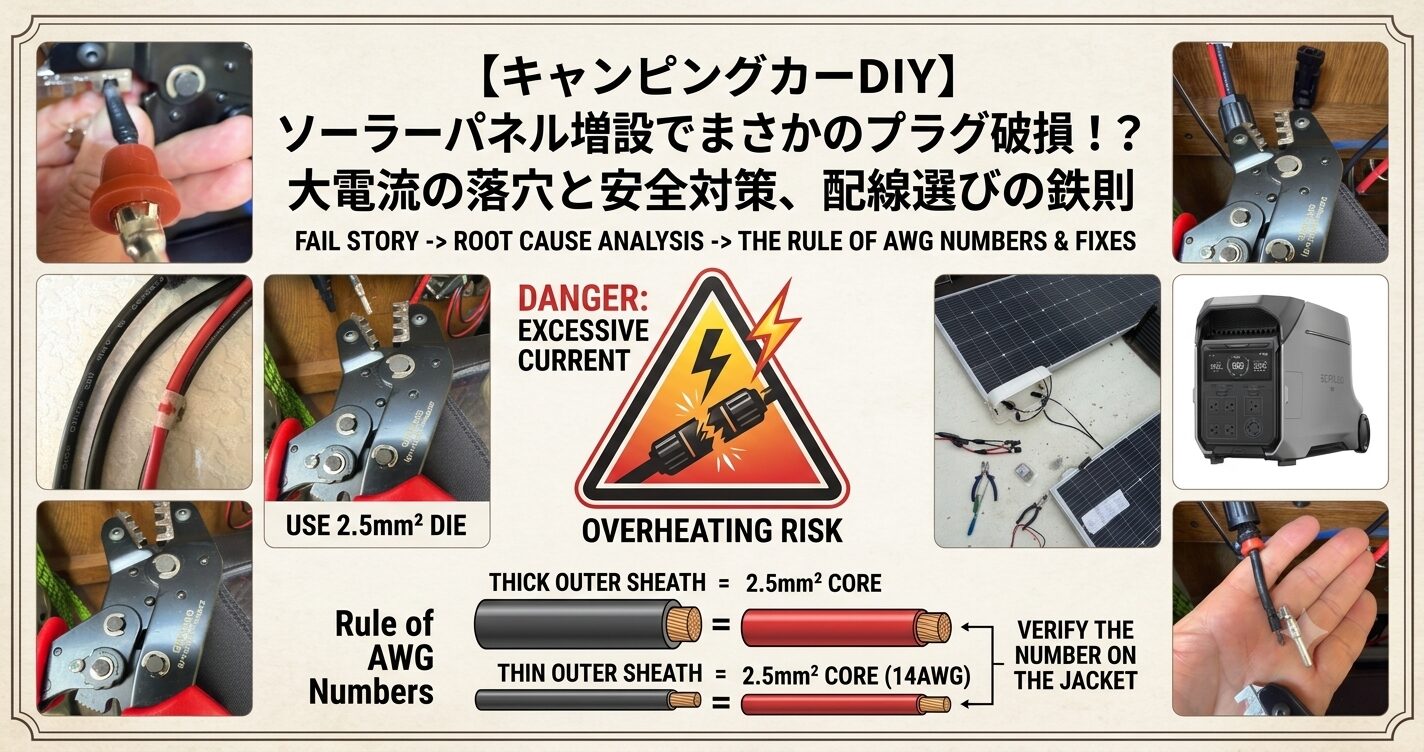

② 外見の太さに騙される「被覆のワナ」
「でも、見た目は結構太いケーブルだったのに……」と思い、2つのケーブルを並べて表示を確認してみました。
- 屋根からの黒いケーブル：表示は「2.5mm²」
- サブ用の赤いケーブル：表示は「14AWG」（断面積は同じく約2.5mm²）
並べてみると、黒いケーブルの方が圧倒的にドッシリ太く見えます。しかし、これは屋外の紫外線や雨に耐えるために「外側のゴム（被覆）が極厚なだけ」で、中身の銅線の太さはどちらも全く同じ「2.5mm²」だったのです。
電気配線は、「見た目の太さではなく、表面に印字されている数字（断面積やAWG）」で判断しなければならないという電装DIYの鉄則を痛感しました。
4. 安全性を100点にするための改善策
今回の失敗を教訓に、システムを徹底的に安全仕様へアップデートすることにしました。
① 32A 直流（DC）ブレーカーの導入
万が一のショート（短絡）から大切なキャンピングカーを守るため、屋根からの引き込み口のすぐ隣に、防水ボックス付きの「32A 直流サーキットブレーカー」を新設します。
並列22Aの電流に対して32Aはまさにジャストサイズ。これがあれば、メンテナンス時に手元で安全にソーラーの電気を遮断できる「一括スイッチ」としても大活躍してくれます。
② 延長配線もすべてソーラー専用の太いケーブルへ変更
ブレーカーからDELTA Pro 3までの2.5mの区間も、余っている細い線はすべて引退させ、中身の導体がしっかり太いソーラー専用ケーブル（14AWG以上）へと一新します。
③ 正しい圧着の再リトライ
失敗した原因を踏まえ、2.5mm²（14AWG）に対応した新しいMC4金属端子を新規発注しました。
オープンバレル端子は、ペンチの「2.5」の正しい溝を使い、ツメを丸め込む向き（凹側にツメを向ける）で一気に握り切ることで、美しいハート型にしっかりと圧着されます。パーツが届き次第、まずは端子単体で完璧に丸まるか練習してから本番に挑みます！
まとめ：安全第一のDIYが一番の近道
ちなみに、サブシステムとして運用している「River 2 Pro ＋ 160Wソーラーパネル」の組み合わせについては、流れる電流が10A以下と控えめなため、現在の14AWG（赤いケーブル）のままで安心して使い続けられることも確認できました。
DELTA2
今回のDIYを通して、大電流を扱うソーラーシステムの怖さと、正しい知識を持つことの重要性を身をもって学ぶことができました。異変に気づいた段階で一度立ち止まり、引き返して本当に良かったです。
キャンピングカーのDIYは安全対策があってこそ楽しめるもの。
新しいパーツが届いたら、焦らずじっくり、安全度100％の電源システムを完成させたいと思います！
皆さんも電装DIYをするときは、ケーブルの「印字の数字」の確認をお忘れなく！
