キャンピングカーのサブ用に使っているポータブル電源は、ふだんは自宅で使っています。ソーラーパネルは窓の外に置き、ケーブルは引き戸を通して外に出していたので、戸を完全に閉められませんでした。外出するときも、これから冬に向かう時期にも都合が悪くなってきました。

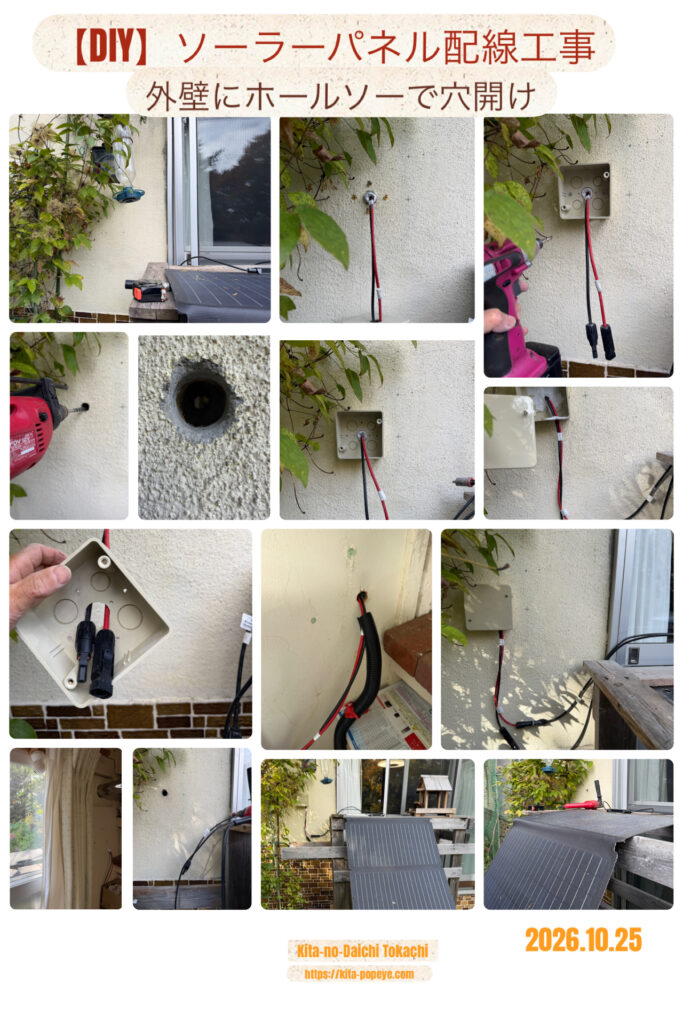

そこで2026年10月25日、外壁に穴をあけて、ケーブルを壁越しに通す工事をしました。使ったのは、ホールソー、PVKボックス、コルゲートチューブです。作業の様子を写真つきでまとめます。
工事前の状態｜ケーブルが引き戸のレールを通っていました

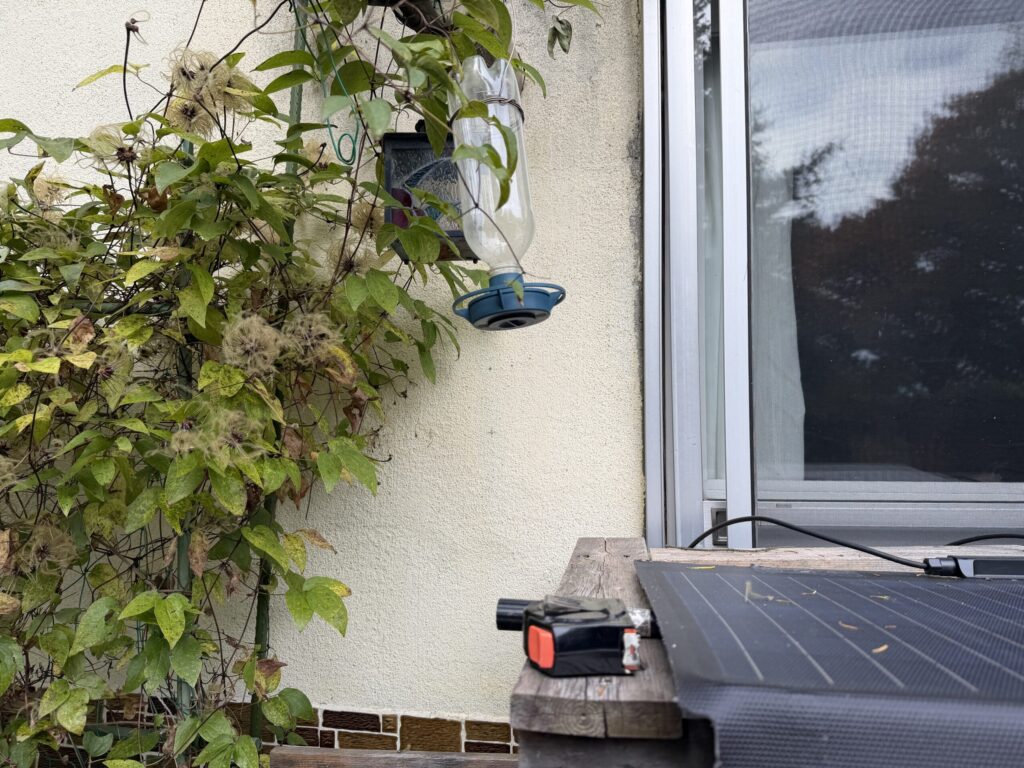

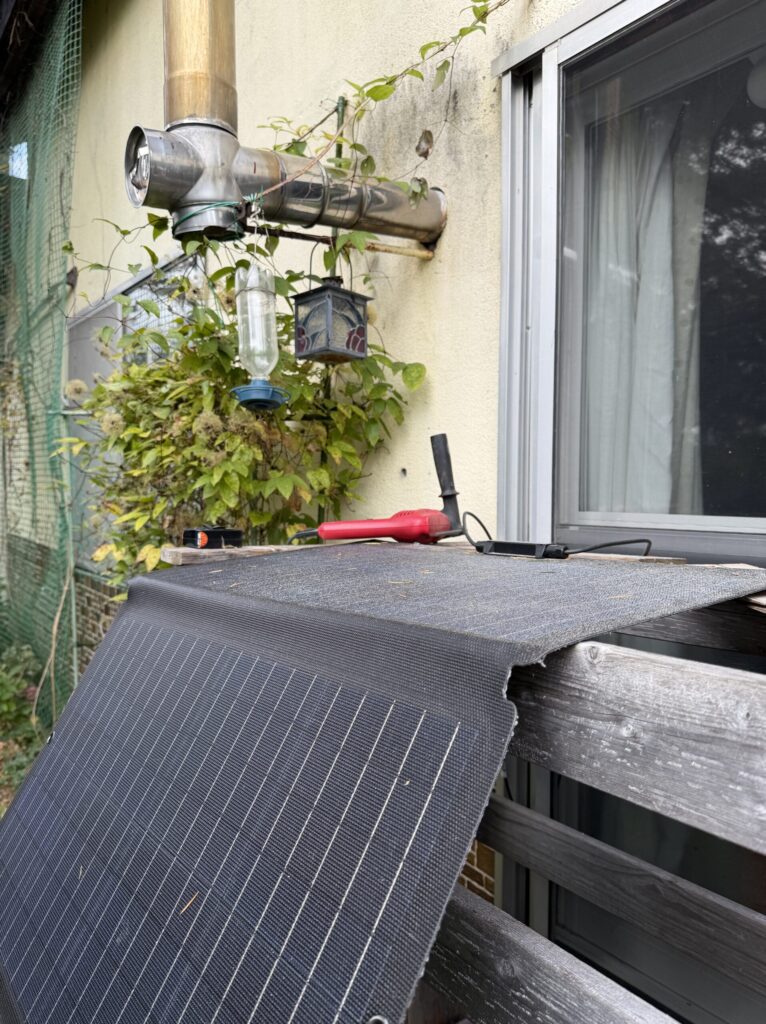

ソーラーパネルは、窓の外にある木製の台の上に置いています。そこから出たケーブルは、窓のレール部分をまたいで室内へ入っていました。
ケーブルをはさんだままでは戸を閉め切れず、すき間が残ります。
今回の方針｜壁に穴をあけて、外はボックス、室内はチューブで保護
- 外壁に穴をあけて、ケーブルを壁越しに室内へ通す
- 外壁側は、ケーブルの出入り口に「PVKボックス」を取り付けて保護する
- 室内側(壁の内部）は、「コルゲートチューブ」でケーブルを保護する
わが家は土壁の古民家ですが、外側にはモルタルが塗られています。穴あけは、このモルタルをホールソーで抜く作業です。
使ったもの
| 品名 | 用途 |
|---|---|
| PVKボックス 中形四角浅型・ノック付 ベージュ（PVK-ANJ）1個 | 外壁側のケーブルの出入り口・保護 |
| コルゲートチューブ（【規格・長さ】） | 室内側のケーブル保護 |
| 電動ドリル＋ホールソー（径【 】mm） | 外壁の穴あけ |
| 充電式ドライバー | PVKボックスの固定 |
| 黄色いプラスチックプラグ（【規格】）とビス | PVKボックスを壁に留める下地 |
| テープ類（【銀色のテープ・白いテープの種類】） | 穴まわりのすき間ふさぎ、ケーブルの目印 |
| ペンチ | 作業用 |
ソーラーパネルは折りたたみ式（3枚つなぎ）の【ECOFLOW・160W数】です。
工事の手順
1. 穴の位置を決める

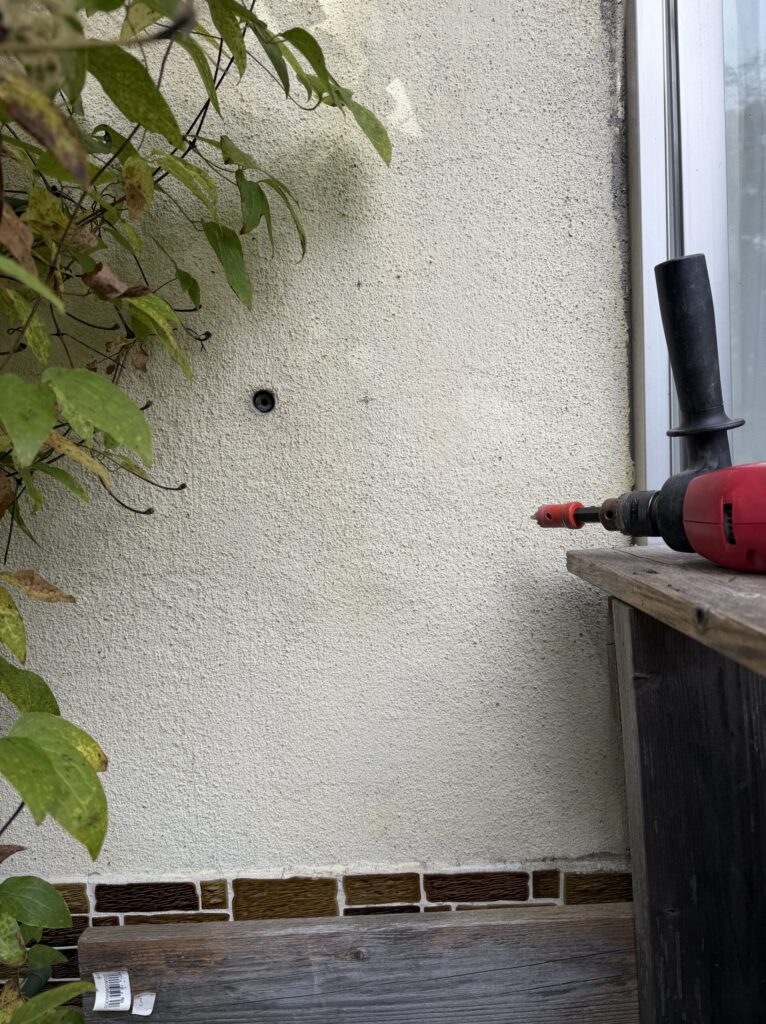

位置は、窓のすぐ左側の壁です。パネルを置いてい木製の台の上で、下のタイル帯よりも上になります。パネルのケーブルが届きやすく、引き戸の動きにも邪魔にならない場所を選びました。

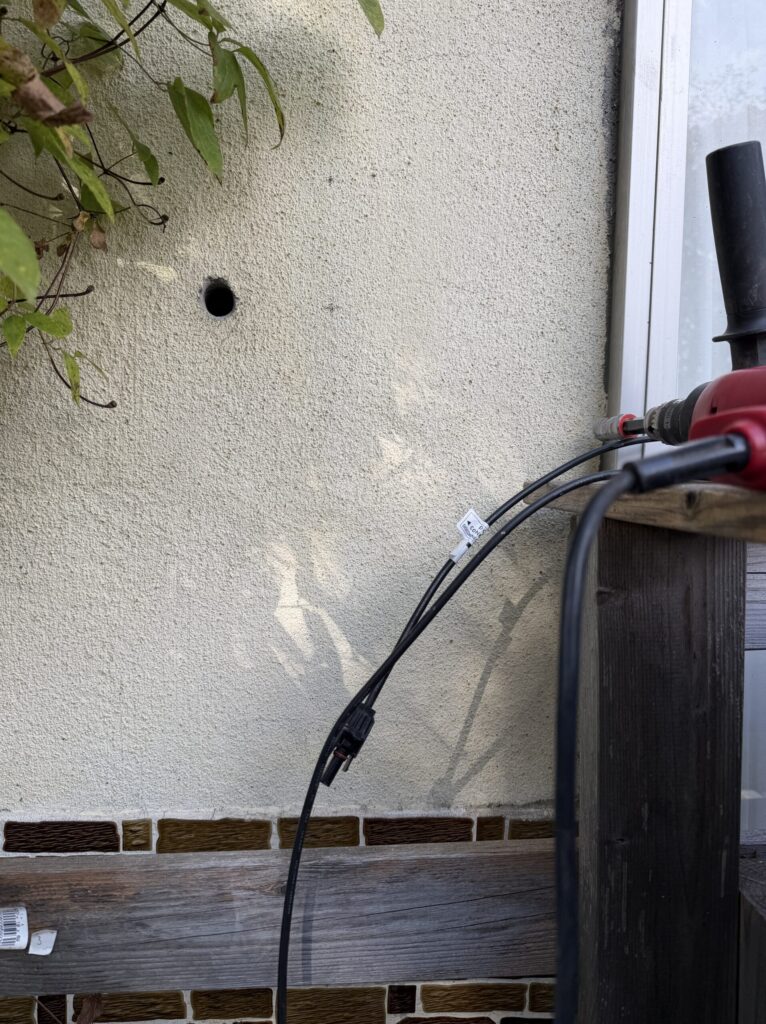

2. ホールソーで外壁に穴をあける

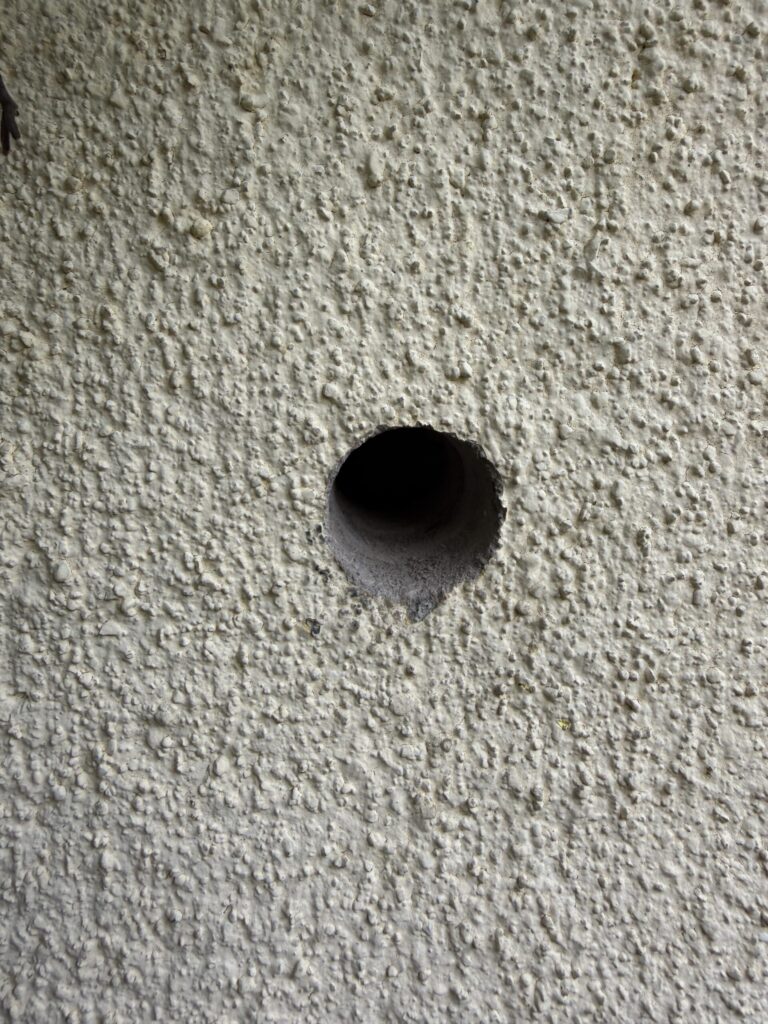

ホールソーを付けた電動ドリルで、外壁のモルタルに穴をあけました。
少しだけ穴を広げました。

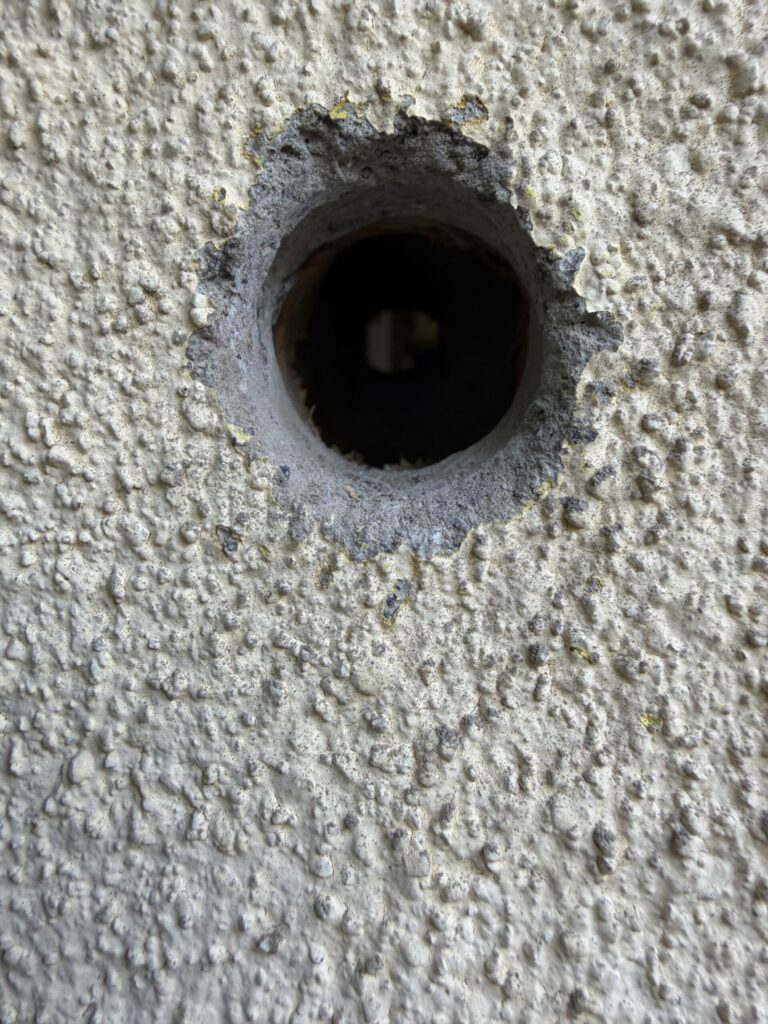

穴の断面を見ると、表面の吹付け仕上げの下にグレーのモルタルの層があり、その奥に土壁が見えます。壁の厚みは【 】cmでした。モルタルは縁が欠けやすいので、あとで取り付けるPVKボックスで隠れる範囲に収まるようにしました。
ポイントはプラグが通る大きさが重要です。ケーブルはコネクター付きの場合は最低限コネクターが余裕で通るサイズの穴径が必要です。
（コネクターが別の場合は穴は細くてもいいですが、コネクターの取り付けが少し面倒になります。）
3. ケーブルを壁に通す
パネル側のケーブル（コネクタ付き）を用意して、壁の穴から室内へケーブルを通しました。

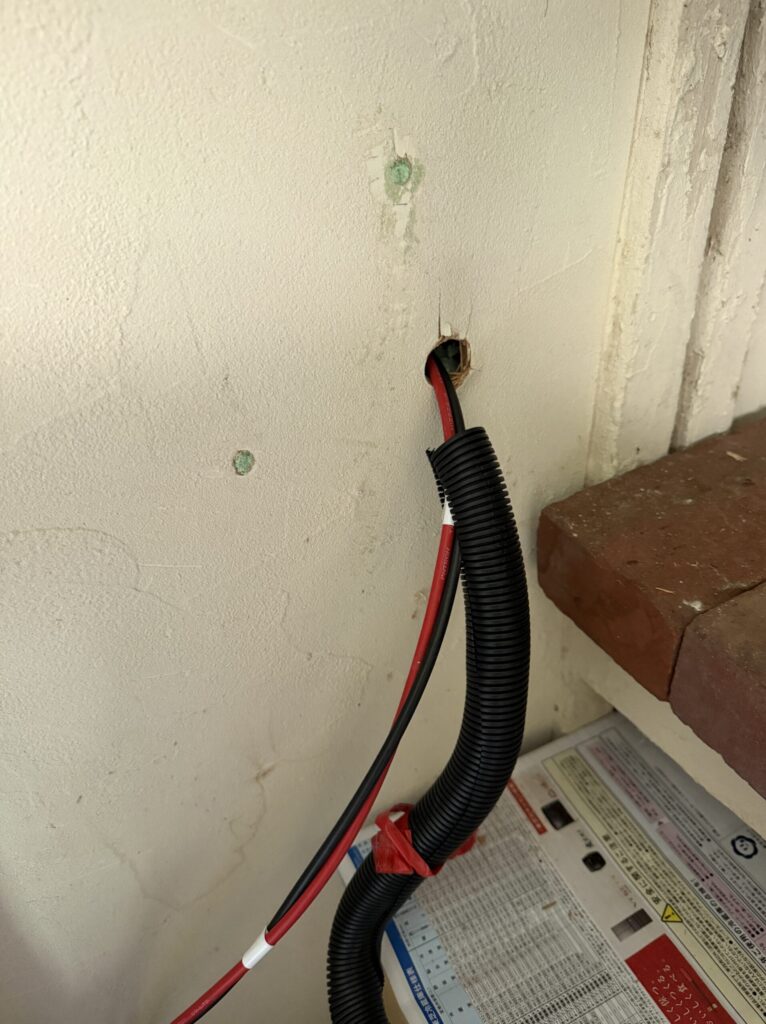

4. 室内側にコルゲートチューブを取り付ける

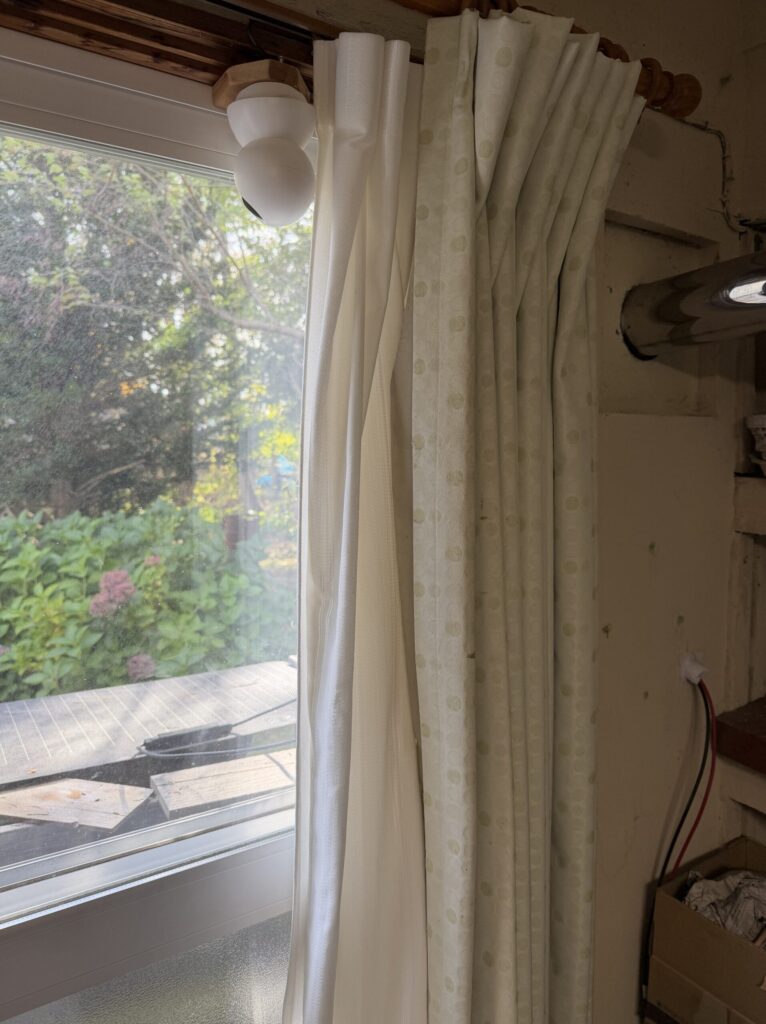

室内側では、壁から出たケーブルを窓の横の壁沿いに下ろしました。
ケーブルにコルゲートチューブをかぶせて、バンドでまとめました。白いテープで目印を付けています。作業中は、床に新聞紙を敷きました。
穴の内側には、土壁のわらが見えます。
5. 外壁にPVKボックスを取り付ける

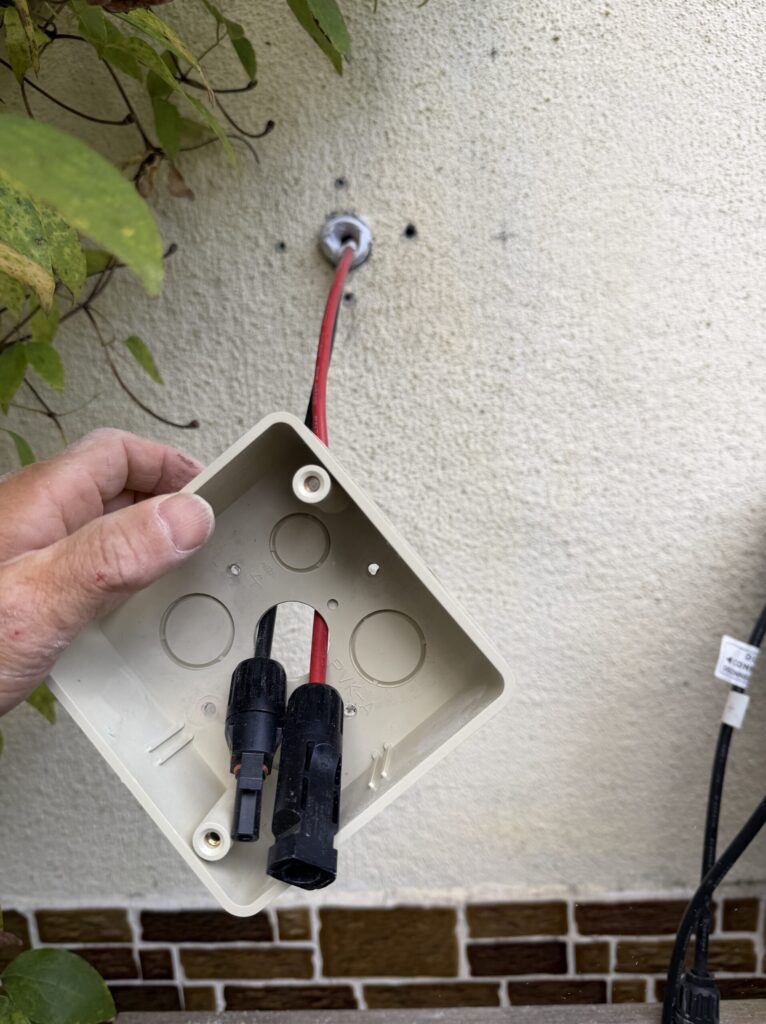

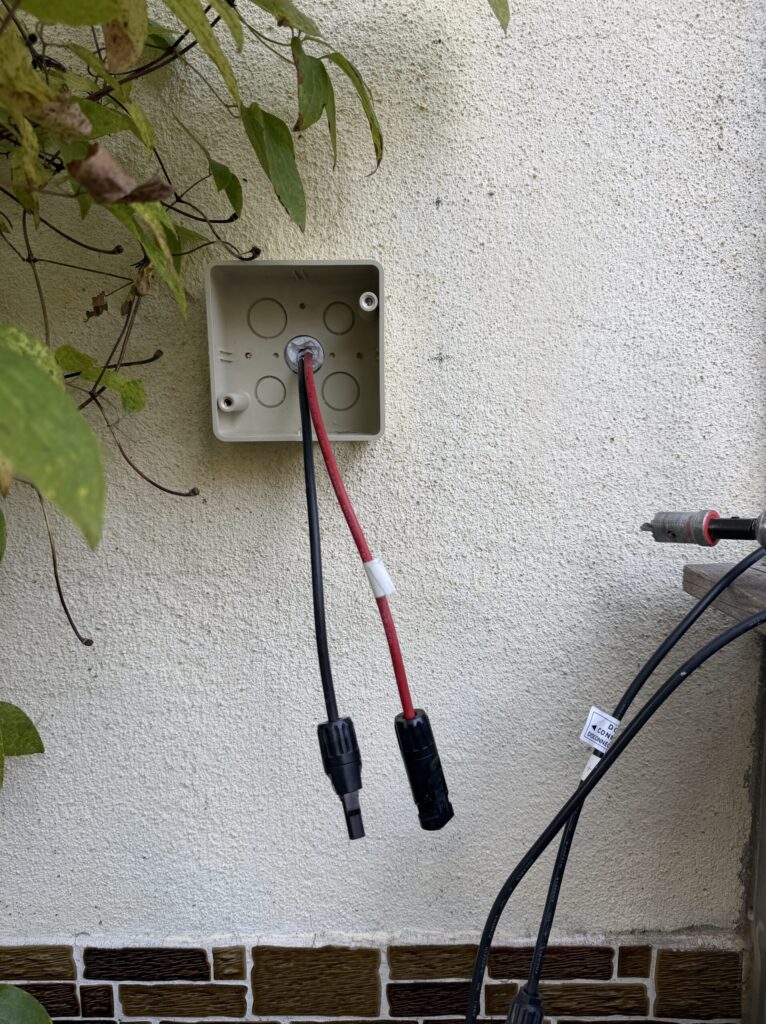

まず、ケーブルをボックスの底（壁に当たる面）の穴に通して、ボックスを壁に当てて位置を確認しました。

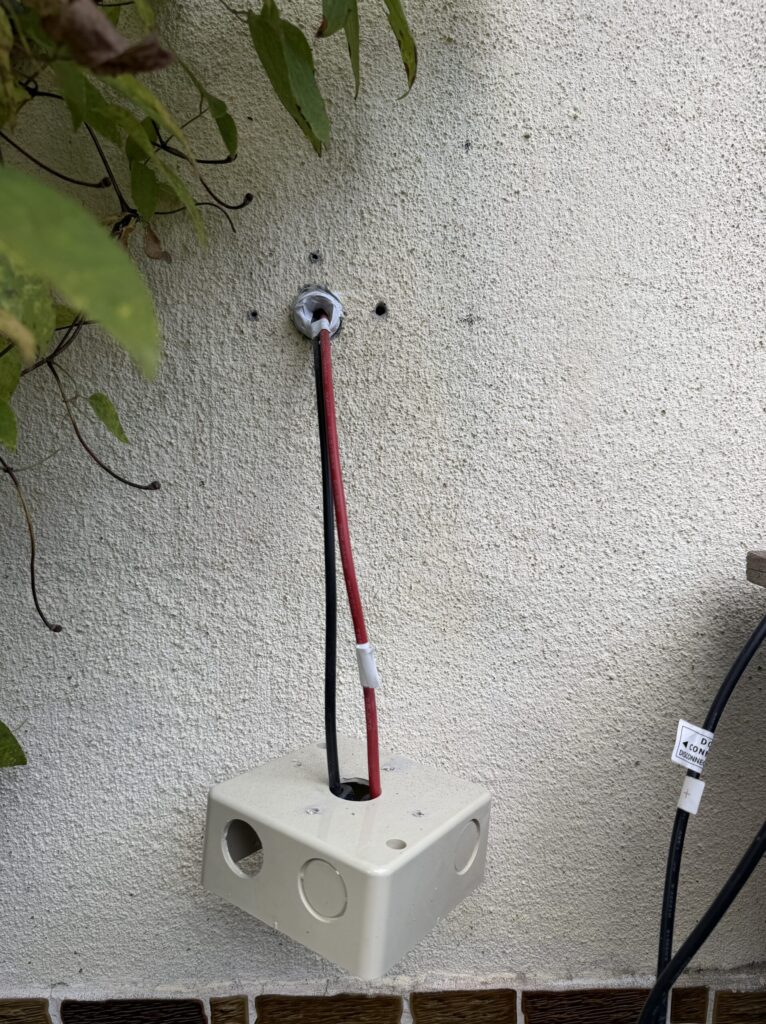

位置が決まったら、ボックスをいったんケーブルに沿って下げて、壁に固定用の下穴を4か所あけます。

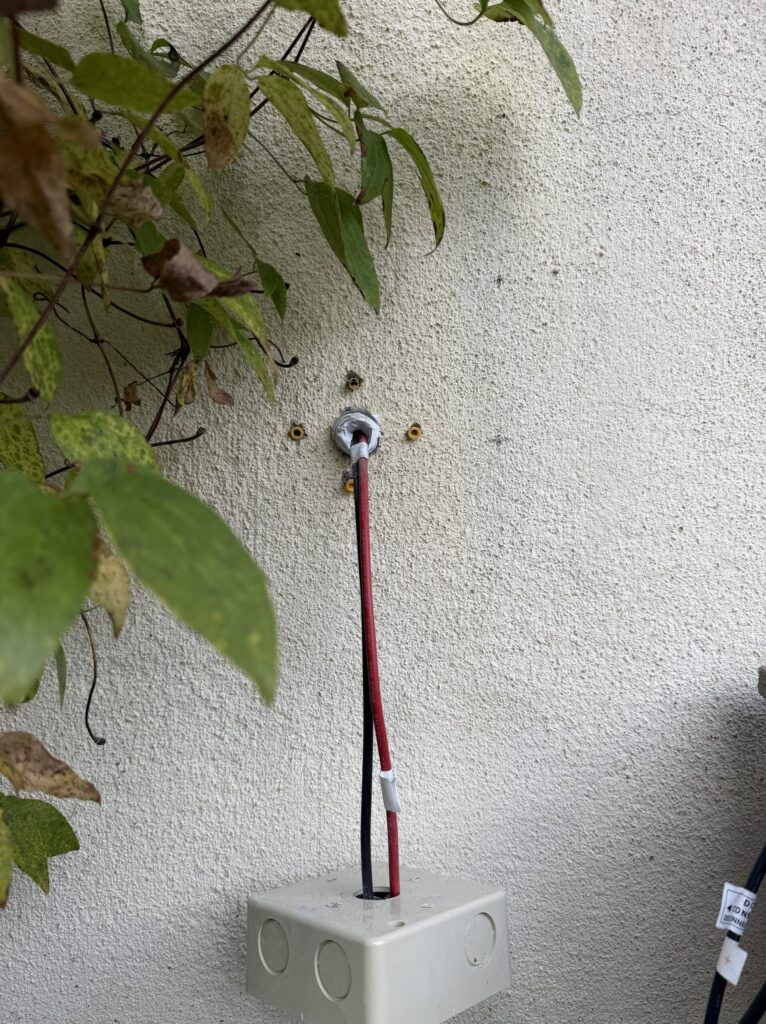

下穴には黄色いプラスチックのプラグを入れました。

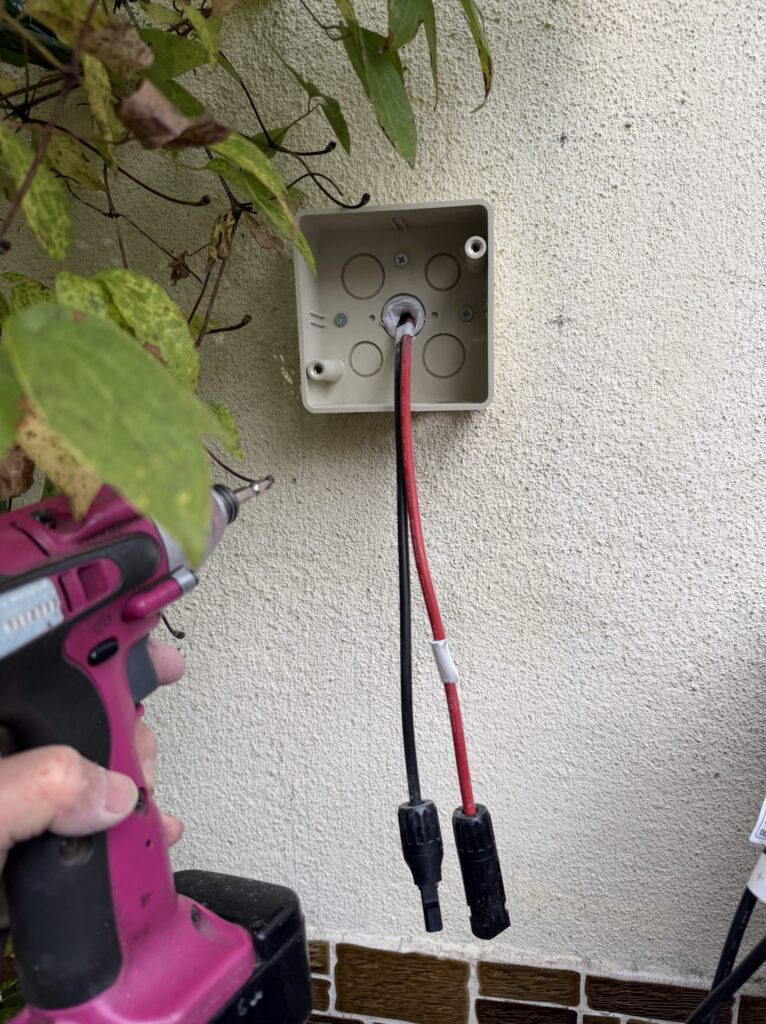

ボックスを壁に当てて、充電式ドライバーでビスを締めて固定します。
6. パネル側のケーブルをつなぎ、すき間をふさいでフタをする

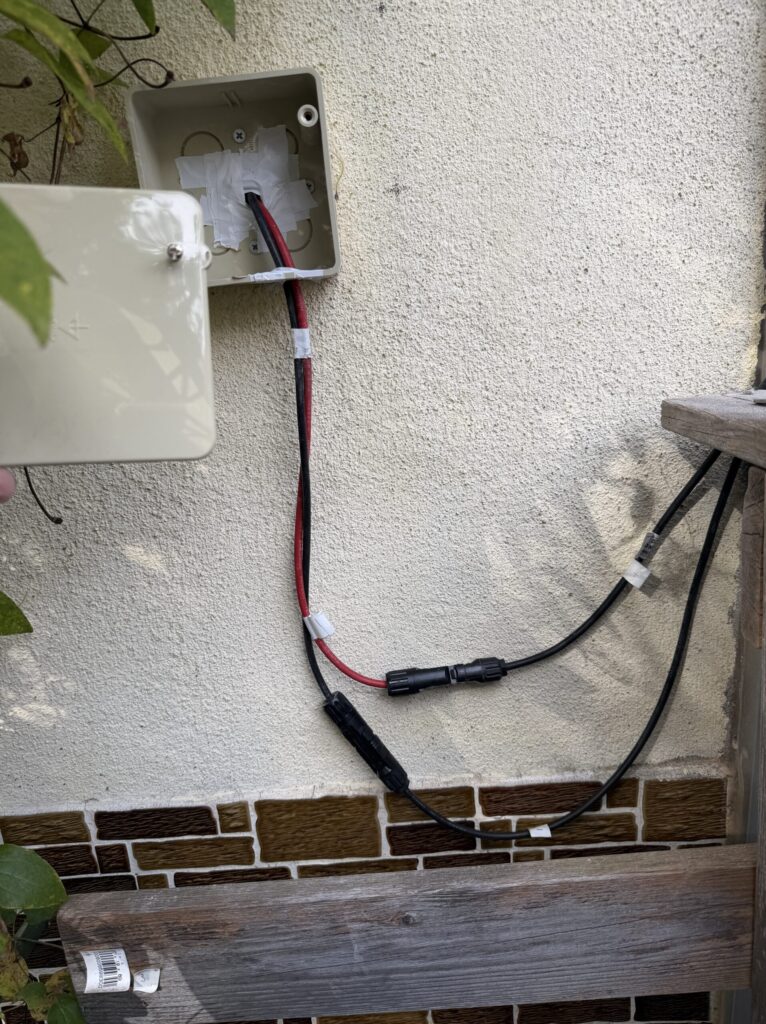

壁から出たケーブルのコネクタを、パネル側のケーブルのコネクタとつなぎました。つないだあとは、ボックスの中のケーブルの入り口をテープでふさぎます。ケーブルはボックスの下側の切り欠きから外へ出して、その部分もテープでふさぎました。

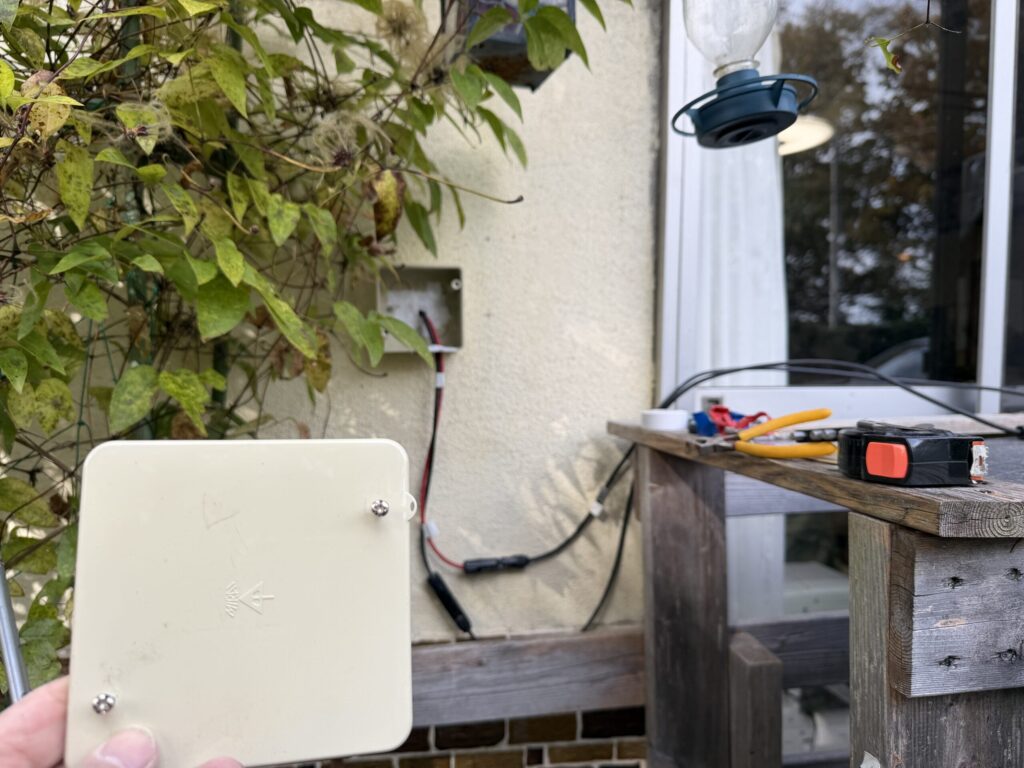

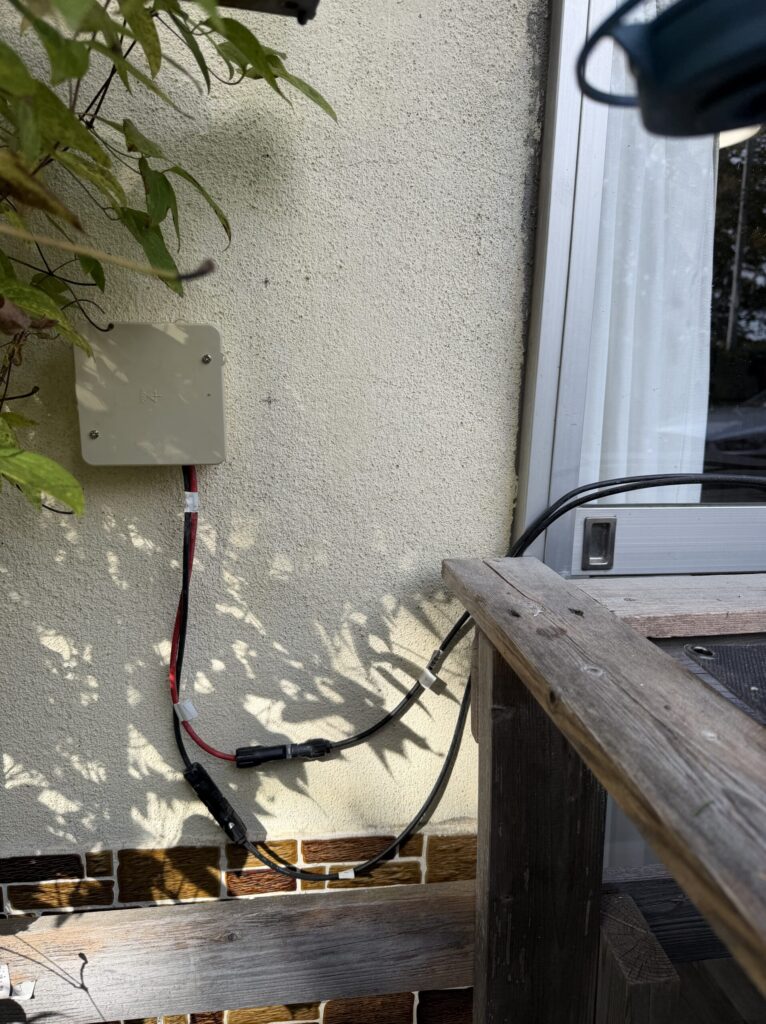

最後にフタを2本のビスで留めて、外壁側の工事は完了です。

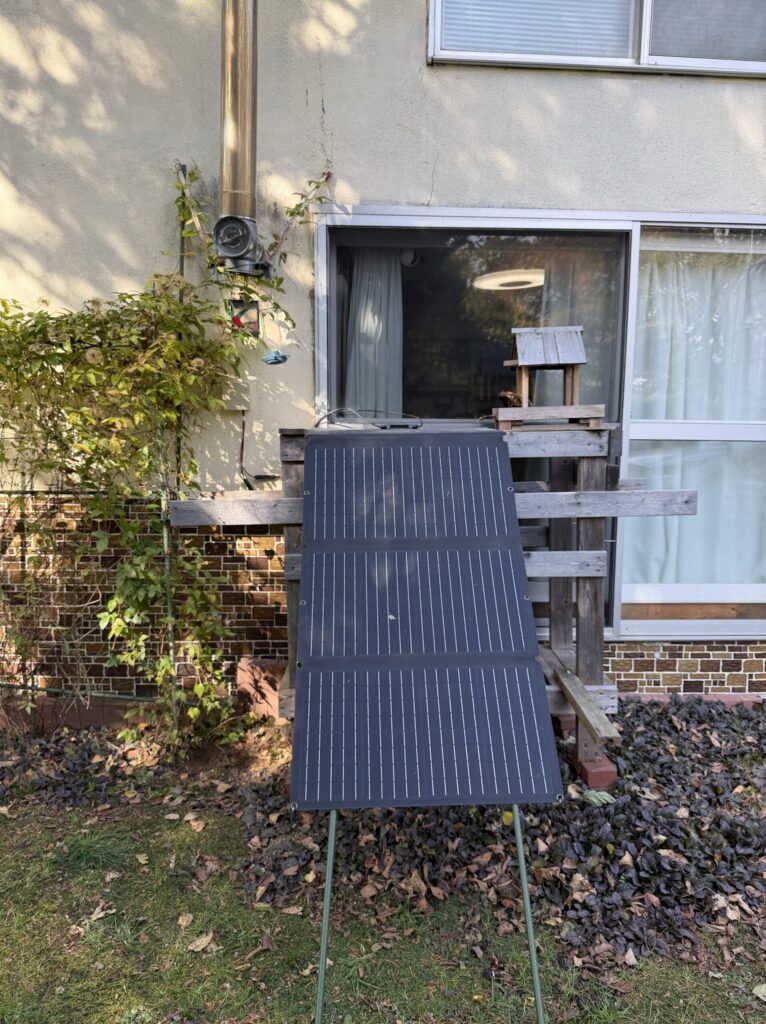

完成
パネルは、木製の台（以前ヤギの乳絞りに使用していたものです）に立てかけて使います。ケーブルは壁を通して室内へ入っているので、引き戸を完全に閉められるようになりました。
【画像：引き戸を閉めた状態】
気をつけた点
- ケーブルの出口は下側にした：雨水が伝って入りにくいように、ボックスのケーブルの出口を下向きにして、入り口と出口をテープでふさぎました
- プラス側に目印をつけた：赤いケーブルと、パネル側のケーブルの両方に白いテープを付けて、つなぎ間違いを防ぎます
- （一般的な注意）コネクタの抜き差し：ソーラーパネルは光が当たっている間は発電しています。コネクタを抜き差しするときは、通電していない状態で作業しましょう
まとめ
壁に穴をあけるのは、少し勇気がいりました。それでも、PVKボックスとコルゲートチューブを使うと、外も室内もすっきり仕上がり、ケーブルも保護できます。引き戸も閉められるので、外出のときも安心です。
過去の記事・参考記事
- 【関連記事URL：【防災・電源編】ポータブル電源2台と発電機、我が家の停電対策4層】
- ソーラーパネル（SOLAR PANEL）の種類・選び方【オフグリッド】【車中泊】【ポタ電】キャンピングカーDIY
- 【ポタ電】EcoFlow DELTA Pro 3購入レビュー！4kWh大容量で停電対策も完璧【2026年】
- 【スローライフDIY】トルクレンチの目盛りの読み方｜28〜210N·m型で110N·mに合わせる（CX-5のタイヤ交換）
免責事項
この記事は、個人のDIYの記録です。建物の構造、外壁の材質、お使いの機器によって、適切な方法は異なります。壁の穴あけや配線は、ご自身の責任で、安全を確認したうえで行ってください。今回扱ったのは、ソーラーパネルとポータブル電源をつなぐ直流（DC）側のケーブルです。AC100Vなど交流側の配線工事には、電気工事士の資格が必要な場合があります。
